شیر پنوماتیک پایین شیشه رکوردر دستگاه شیردوش

شیر پنوماتیک پایین شیشه رکوردر یکی از قطعات کنترلی سیستم رکوردگیری شیر در سالن شیردوشی است . این مجموعه در قسمت پایین یا مسیر خروجی رکوردر نصب می‌شود و وظیفه آن ، کنترل مسیر نگهداری ، تخلیه و انتقال شیر در مراحل مختلف شیردوشی است .

در سیستم رکوردر ، شیر هر دام ابتدا از خرچنگی وارد شیشه یا محفظه رکوردر می‌شود و برای اندازه‌گیری مقدار تولید شیر در آن نگهداری می‌گردد . پس از پایان مرحله اندازه‌گیری ، شیر از طریق مسیر خروجی رکوردر به خط انتقال یا رسیور هدایت می‌شود . منابع فنی تجهیزات شیردوشی نیز رکوردر را محفظه‌ای برای دریافت ، نگهداری و اندازه‌گیری شیر هر دام معرفی می‌کنند که پس از آن ، شیر به مسیر بعدی تخلیه می‌شود .

شیر پنوماتیک با دریافت فرمان از سیستم هوا یا کنترل سالن ، مسیر مناسب را باز یا بسته می‌کند . در مرحله دوشش ، باید شرایط لازم برای نگهداری شیر و حفظ خلأ داخل رکوردر فراهم باشد . در مرحله تخلیه ، مسیر خروجی باز می‌شود تا شیر به‌صورت کنترل‌شده از رکوردر خارج گردد .

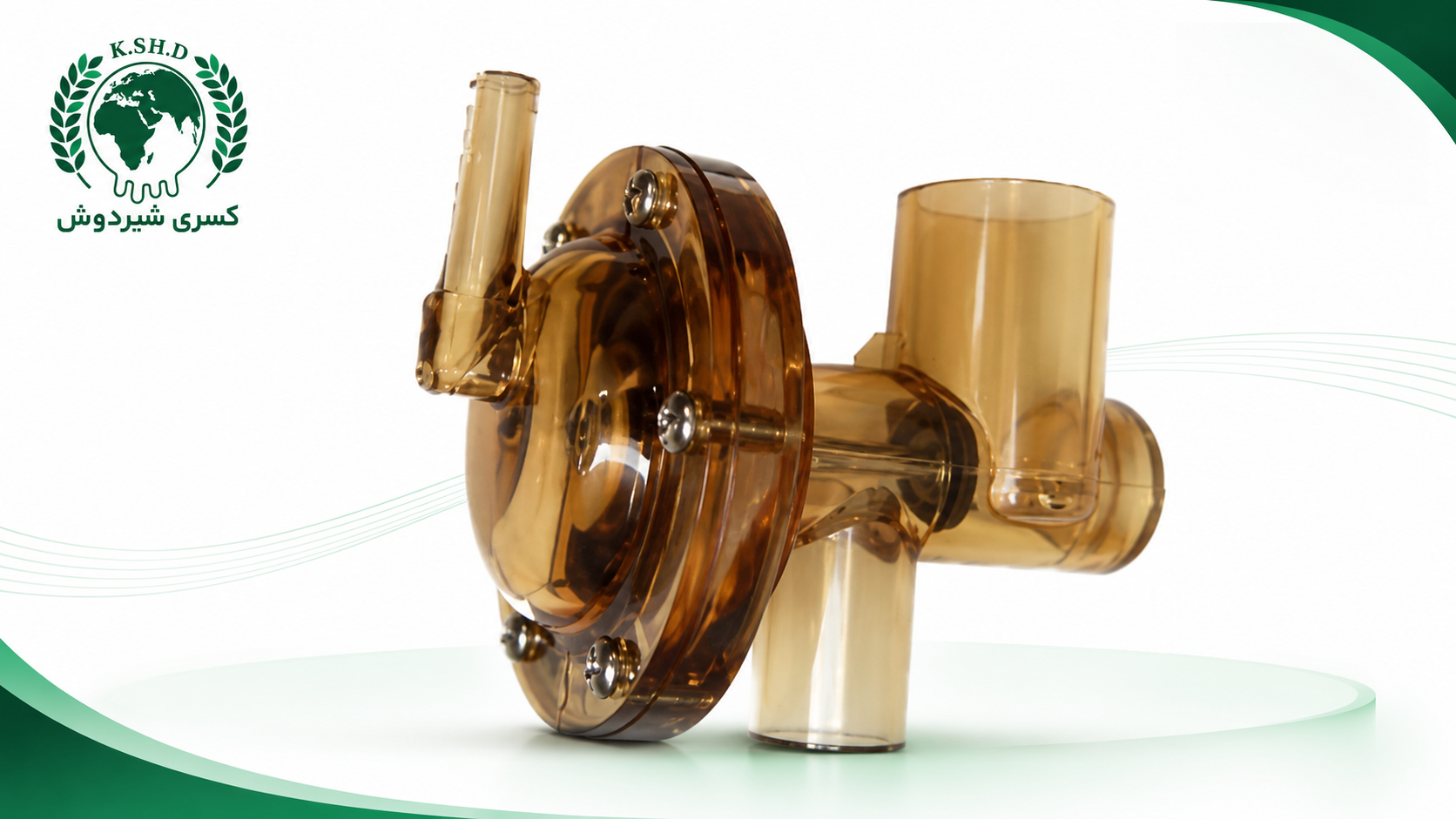

این محصول دارای بدنه شفاف رنگی ، چند دهانه ورودی و خروجی ، محفظه گرد دیافراگمی و اتصالات مونتاژی است . طراحی شفاف آن به تکنسین و اپراتور کمک می‌کند وجود رسوب ، آلودگی یا اختلال در مسیر داخلی را آسان‌تر بررسی کنند .

اجزای شیر پنوماتیک پایین رکوردر

• بدنه شفاف اصلی
• محفظه گرد پنوماتیک
• دیافراگم یا قطعه انعطاف‌پذیر داخلی
• ورودی شیر از رکوردر
• خروجی انتقال شیر
• مسیر فرمان پنوماتیک
• اتصالات جانبی
• پیچ‌های مونتاژ
• واشرها و اورینگ‌های آب‌بندی
• قطعات داخلی تغییر مسیر جریان

ساختار دقیق قطعات داخلی ممکن است بر اساس مدل رکوردر و سازنده دستگاه متفاوت باشد . تمام واشرها ، دیافراگم‌ها و محل‌های اتصال باید سالم باشند تا مجموعه بتواند خلأ و مسیر شیر را به‌درستی کنترل کند .

ویژگی‌های شیر پنوماتیک رکوردر

• مناسب برای نصب در مجموعه رکوردر دستگاه شیردوش
• کمک به کنترل نگهداری و تخلیه شیر
• عملکرد پنوماتیک و قابل اتصال به سیستم کنترل
• دارای بدنه شفاف برای مشاهده وضعیت داخلی
• مجهز به چند مسیر ورودی و خروجی
• کمک به حفظ خلأ مناسب در مرحله دوشش
• مناسب برای انتقال شیر به خط اصلی یا رسیور
• قابلیت بازکردن برای سرویس و نظافت
• مناسب برای جایگزینی شیرهای فرسوده یا دارای نشتی
• قابل استفاده در سالن‌های شیردوشی سازگار

نحوه عملکرد شیر پنوماتیک

در زمان شیردوشی ، شیر وارد محفظه رکوردر می‌شود و باید تا پایان اندازه‌گیری در آن باقی بماند . شیر پایین رکوردر در این مرحله ، مسیر خروجی را در وضعیت مناسب نگه می‌دارد تا شیر پیش از زمان تعیین‌شده تخلیه نشود .

پس از پایان دوشش یا دریافت فرمان تخلیه ، فشار هوا وضعیت دیافراگم یا مکانیزم داخلی را تغییر می‌دهد . در نتیجه ، مسیر خروجی باز شده و شیر از رکوردر به خط انتقال وارد می‌شود .

شیرهای دیافراگمی مخصوص رکوردر برای تنظیم مسیر جریان و واکنش سیستم به تغییرات خلأ استفاده می‌شوند . فرسودگی دیافراگم یا ضعف آب‌بندی می‌تواند باعث عملکرد نامنظم شیر ، تخلیه ناقص یا کاهش پایداری خلأ شود .

نقش شیر در مرحله اندازه‌گیری شیر

یکی از وظایف اصلی رکوردر ، نگهداری شیر تولیدشده توسط یک دام برای مشاهده یا اندازه‌گیری مقدار آن است . برای انجام دقیق این کار ، شیر پایین رکوردر باید در مرحله جمع‌آوری کاملاً آب‌بندی باشد .

اگر این شیر به‌درستی بسته نشود ، بخشی از شیر زودتر از موعد تخلیه می‌شود و اندازه‌گیری انجام‌شده قابل اعتماد نخواهد بود . همچنین ، نشتی هوا از این قسمت می‌تواند بر خلأ رکوردر و عملکرد واحد دوشش اثر بگذارد .

نقش شیر در مرحله تخلیه

پس از پایان اندازه‌گیری ، شیر باید بدون باقی‌ماندن مقدار قابل توجهی در محفظه ، به خط انتقال هدایت شود . بازشدن کامل شیر پنوماتیک باعث می‌شود شیر از قسمت پایین رکوردر خارج و وارد مسیر بعدی شود .

در سیستم‌های رکوردر ، خروجی پایین شیشه وظیفه ایجاد ارتباط میان محفظه اندازه‌گیری و خط انتقال شیر را دارد . عملکرد صحیح شیر خروجی برای حفظ جداسازی میان خلأ رکوردر و فشار محیط در مراحل مختلف ضروری است .

کاربرد در چرخه شست‌وشو

شیر پنوماتیک رکوردر علاوه بر زمان دوشش ، در فرایند شست‌وشوی سیستم نیز نقش دارد . هنگام شست‌وشو ، آب و محلول شوینده باید از مسیرهای داخلی شیر عبور کنند تا باقی‌مانده شیر و رسوبات از تمام سطوح پاک شوند .

اگر شیر به‌طور کامل تغییر وضعیت ندهد یا یکی از مجراهای داخلی دچار گرفتگی باشد ، بخشی از مسیر به‌خوبی شسته نمی‌شود . باقی‌ماندن شیر یا مواد شوینده در محفظه‌های داخلی می‌تواند باعث آلودگی ، ایجاد رسوب یا اختلال در عملکرد بعدی شود .

مزایای استفاده از شیر پنوماتیک سالم

• تخلیه منظم شیر از رکوردر
• کمک به اندازه‌گیری صحیح‌تر شیر هر دام
• حفظ خلأ مناسب داخل محفظه رکوردر
• جلوگیری از تخلیه زودهنگام شیر
• کاهش احتمال نشتی هوا یا شیر
• هماهنگی بهتر با سیستم کنترل سالن
• کمک به شست‌وشوی کامل مسیرهای رکوردر
• کاهش نیاز به عملکرد دستی اپراتور
• انتقال منظم‌تر شیر به خط اصلی یا رسیور
• کمک به عملکرد پایدار مجموعه رکوردگیری

اهمیت دیافراگم و واشرهای داخلی

دیافراگم بخش مهمی از شیر پنوماتیک است و با تغییر فشار هوا ، مسیر جریان را باز یا بسته می‌کند . این قطعه در طول کار دستگاه دائماً تحت تأثیر تغییرات خلأ ، فشار هوا و چرخه‌های شست‌وشو قرار دارد .

دیافراگم خشک ، پاره یا تغییرشکل‌یافته نمی‌تواند آب‌بندی مناسبی ایجاد کند . واشرها و اورینگ‌ها نیز در جلوگیری از نشتی هوا و شیر نقش دارند و باید در سرویس‌های دوره‌ای بررسی شوند .

استفاده از قطعات داخلی ناسازگار می‌تواند حرکت شیر را محدود کرده یا نقطه باز و بسته‌شدن آن را تغییر دهد .

نشانه‌های خرابی شیر پنوماتیک رکوردر

• تخلیه‌نشدن شیر از رکوردر
• تخلیه زودهنگام شیر هنگام دوشش
• باقی‌ماندن شیر در محفظه پس از فرمان تخلیه
• نشتی شیر از محل اتصالات
• ورود هوای اضافی به رکوردر
• نوسان خلأ هنگام کار دستگاه
• عملکرد کند یا نامنظم شیر
• واکنش‌ندادن به فرمان پنوماتیک
• ایجاد ترک روی بدنه شفاف
• پارگی یا خشک‌شدن دیافراگم
• خرابی واشرها و اورینگ‌ها
• شل‌شدن پیچ‌ها یا اتصالات
• تجمع رسوب در مسیرهای داخلی
• شست‌وشوی ناقص مجموعه

در صورت مشاهده این موارد ، ابتدا فشار هوای فرمان ، شیلنگ پنوماتیک ، واشرها ، دیافراگم و مسیرهای داخلی بررسی شوند .

دلایل احتمالی عملکرد نامنظم

عملکرد ضعیف شیر همیشه به معنی خرابی کامل بدنه نیست . موارد زیر نیز می‌توانند موجب اختلال شوند :

• کم‌بودن فشار هوای پنوماتیک
• نشتی شیلنگ فرمان
• گرفتگی نازل یا مسیر هوا
• نصب نادرست دیافراگم
• تجمع رسوب شیر
• شل‌شدن پیچ‌های محفظه
• خرابی اورینگ
• اشتباه در اتصال ورودی و خروجی
• تنظیم نامناسب سیستم کنترل
• ترک‌خوردگی یکی از دهانه‌ها

عیب‌یابی نهایی بهتر است توسط تکنسین آشنا با سیستم رکوردر و تجهیزات سالن شیردوشی انجام شود .

نکات مهم پیش از خرید

شیرهای پنوماتیک رکوردر از نظر شکل بدنه ، تعداد خروجی‌ها ، قطر اتصالات و نوع دیافراگم با یکدیگر تفاوت دارند . شباهت ظاهری قطعات برای اطمینان از سازگاری کافی نیست .

پیش از ثبت سفارش ، موارد زیر بررسی شوند :

• برند و مدل شیشه رکوردر
• شکل کامل شیر قبلی
• تعداد ورودی‌ها و خروجی‌ها
• قطر هر دهانه
• نوع اتصال شیلنگ‌ها
• محل ورود هوای پنوماتیک
• ابعاد محفظه دیافراگم
• تعداد و فاصله پیچ‌های مونتاژ
• نوع واشر و اورینگ
• وضعیت سیستم کنترل سالن
• رنگ و شکل بدنه قبلی
• محل دقیق نصب در رکوردر

برای انتخاب دقیق‌تر ، تصویر کامل قطعه قبلی ، نمای اتصالات و اندازه دهانه‌ها را برای کارشناسان کسری شیردوش ارسال کنید .

نکات نصب و نگهداری

• پیش از نصب ، دستگاه و فشار هوای پنوماتیک قطع شوند .
• مسیرهای ورودی و خروجی با مدل قبلی مطابقت داده شوند .
• واشرها و اورینگ‌ها در محل صحیح قرار بگیرند .
• پیچ‌ها به‌صورت مرحله‌ای و یکنواخت بسته شوند .
• از سفت‌کردن بیش از حد پیچ‌ها و ترک‌دادن بدنه خودداری شود .
• شیلنگ پنوماتیک بدون خم‌شدگی یا نشتی نصب گردد .
• عملکرد باز و بسته‌شدن شیر پس از نصب آزمایش شود .
• آب‌بندی مجموعه در شرایط خلأ بررسی گردد .
• مسیر داخلی پس از هر نوبت شیردوشی به‌طور کامل شسته شود .
• از ابزار تیز برای نظافت بدنه شفاف استفاده نشود .
• دیافراگم و واشرها در سرویس‌های دوره‌ای بازبینی شوند .
• قطعه ترک‌خورده یا دارای نشتی تعویض گردد .

خرید شیر پنوماتیک پایین شیشه رکوردر از کسری شیردوش

کسری شیردوش شیر پنوماتیک پایین شیشه رکوردر را برای کنترل مسیر شیر ، نگهداری موقت در رکوردر و تخلیه آن به خط انتقال عرضه می‌کند . عملکرد صحیح این قطعه در اندازه‌گیری شیر ، پایداری خلأ و شست‌وشوی کامل مجموعه اهمیت زیادی دارد .

برای جلوگیری از انتخاب مدل ناسازگار ، تصویر شیر قبلی ، مدل رکوردر ، قطر اتصالات و نمای محل نصب را برای کسری شیردوش ارسال کنید . کارشناسان مجموعه پس از بررسی مشخصات ، شما را برای انتخاب محصول مناسب راهنمایی می‌کنند .
