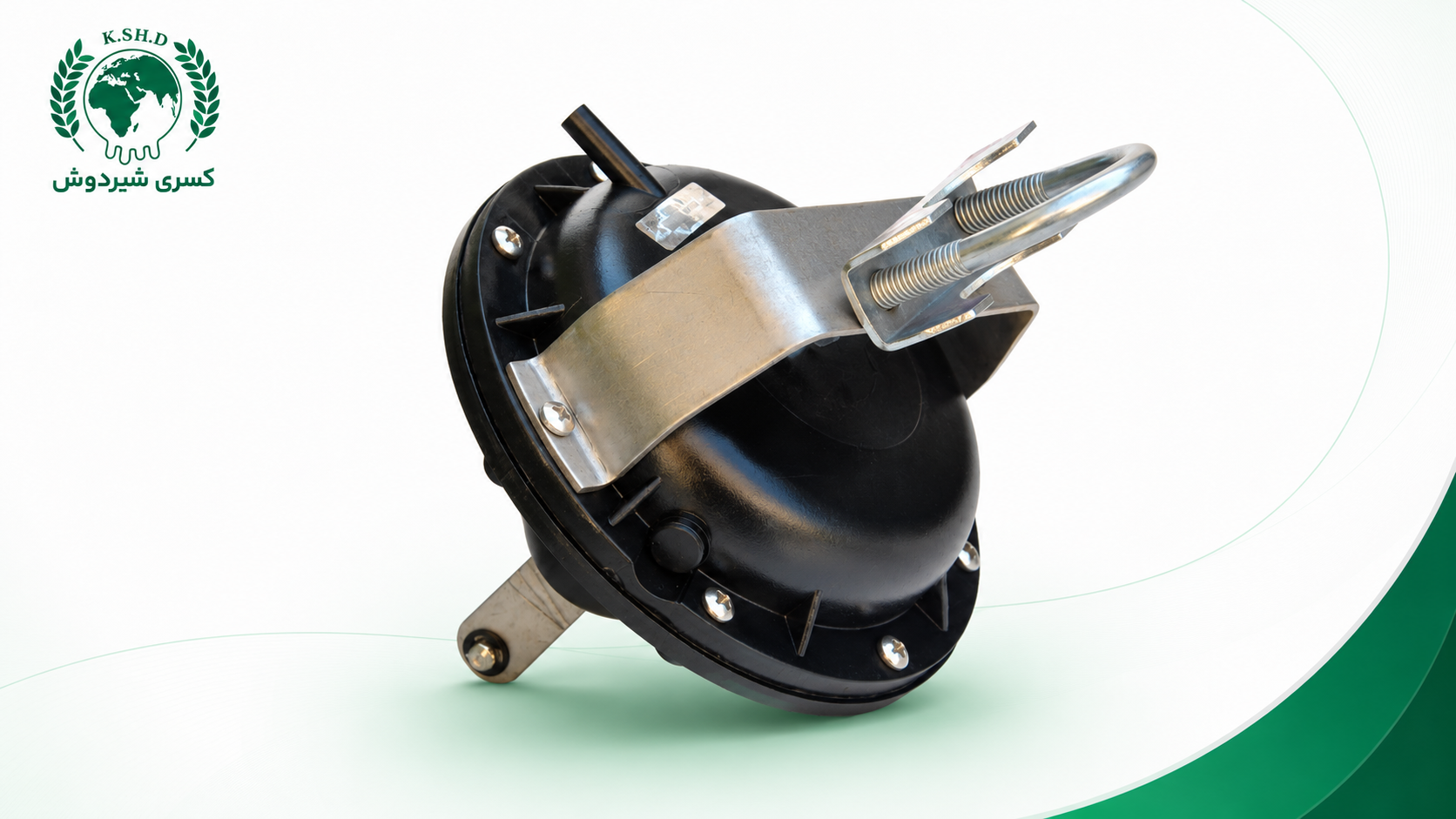

ممبرن کامل دستگاه شیردوش | شیر دیافراگمی کنترل وکیوم
ممبرن کامل دستگاه شیردوش، یک شیر دیافراگمی مکانیکی و پنوماتیکی برای کنترل عبور هوا یا خلأ در بخشهای سازگار سیستم شیردوشی است. این مجموعه از محفظه دیافراگم، بدنه مقاوم، اتصالات کنترلی و براکت فلزی نصب تشکیل شده و به باز و بستهشدن دقیق مسیر وکیوم کمک میکند. کسری شیردوش این محصول را برای سرویس یا جایگزینی ممبرنهای فرسوده، دارای نشتی یا عملکرد نامنظم عرضه میکند. پیش از خرید، مدل دستگاه، محل نصب، ابعاد مجموعه و شکل قطعه قبلی باید بررسی شود.
استعلام قیمت
نیازمند تماس
تماس بگیرید !
برای انتخاب دقیق، ظرفیت دامداری و شرایط سالن را هنگام تماس اعلام کنید.
توضیحات محصول
مشخصات و کاربرد محصول
ممبرن دستگاه شیردوش چیست؟
ممبرن که با نام شیر دیافراگمی نیز شناخته میشود، یکی از قطعات کنترلی در تجهیزات سالن شیردوشی است. این قطعه با استفاده از یک دیافراگم انعطافپذیر داخلی، تغییرات فشار هوا یا خلأ را دریافت کرده و براساس آن، مسیر داخلی شیر را باز یا بسته میکند.
این نوع شیر در برخی سیستمهای شیردوشی، بهویژه مدارهای کنترل وکیوم و سامانههای برداشت خودکار خرچنگی، مورد استفاده قرار میگیرد. در کاتالوگهای تخصصی قطعات شیردوشی نیز شیرهای دیافراگمی در بخش سیستم برداشت خودکار خرچنگی یا ACR دستهبندی شدهاند.
مدل ارائهشده دارای محفظه گرد مشکی، بدنه پیچشده، براکت فلزی مقاوم و مجموعه فنردار برای نصب روی سازه یا تجهیزات سازگار سالن شیردوشی است. نمونهای با ساختار ظاهری مشابه نیز با عنوان شیر دیافراگمی DeLaval در بازار تجهیزات دامداری معرفی شده است؛ بااینحال، سازگاری محصول باید براساس قطعه قبلی و مشخصات دستگاه بررسی شود.
کاربرد ممبرن در سیستم شیردوشی
وظیفه دقیق ممبرن به مدل دستگاه و محل نصب آن بستگی دارد. این قطعه میتواند در بخشهای زیر مورد استفاده قرار گیرد:
- کنترل باز و بستهشدن مسیر خلأ
- انتقال فرمان پنوماتیکی میان قطعات
- کنترل عملکرد سامانه برداشت خودکار خرچنگی
- قطع یا وصل خلأ در زمان پایان شیردوشی
- هماهنگکردن عملکرد شیرهای کنترلی با مدار دستگاه
- جلوگیری از عبور دائمی یا ناخواسته هوا در مسیر
- کمک به عملکرد منظم قطعات پنوماتیکی سالن
در سامانه برداشت خودکار خرچنگی، شیرهای کنترلی و دیافراگمی در کنار سیلندر، شیلنگهای وکیوم و واحد فرمان فعالیت میکنند. عملکرد صحیح این قطعه به قطع خلأ و جداشدن کنترلشده خرچنگی پس از پایان دوشش کمک میکند.
نحوه عملکرد شیر دیافراگمی
داخل محفظه این محصول یک دیافراگم انعطافپذیر قرار دارد. با ایجاد اختلاف فشار در دو سمت دیافراگم، بخش متحرک داخلی جابهجا میشود و وضعیت مسیر هوا یا خلأ تغییر میکند.
هنگامی که فرمان پنوماتیکی به شیر میرسد، دیافراگم حرکت کرده و مسیر مورد نظر را باز یا مسدود میکند. پس از قطع فرمان یا تغییر فشار، دیافراگم به وضعیت اولیه بازمیگردد.
این عملکرد باید سریع، یکنواخت و بدون نشتی انجام شود. پارگی، خشکشدن یا تغییر شکل دیافراگم میتواند باعث تأخیر در عملکرد، نشت خلأ یا بازماندن شیر شود.

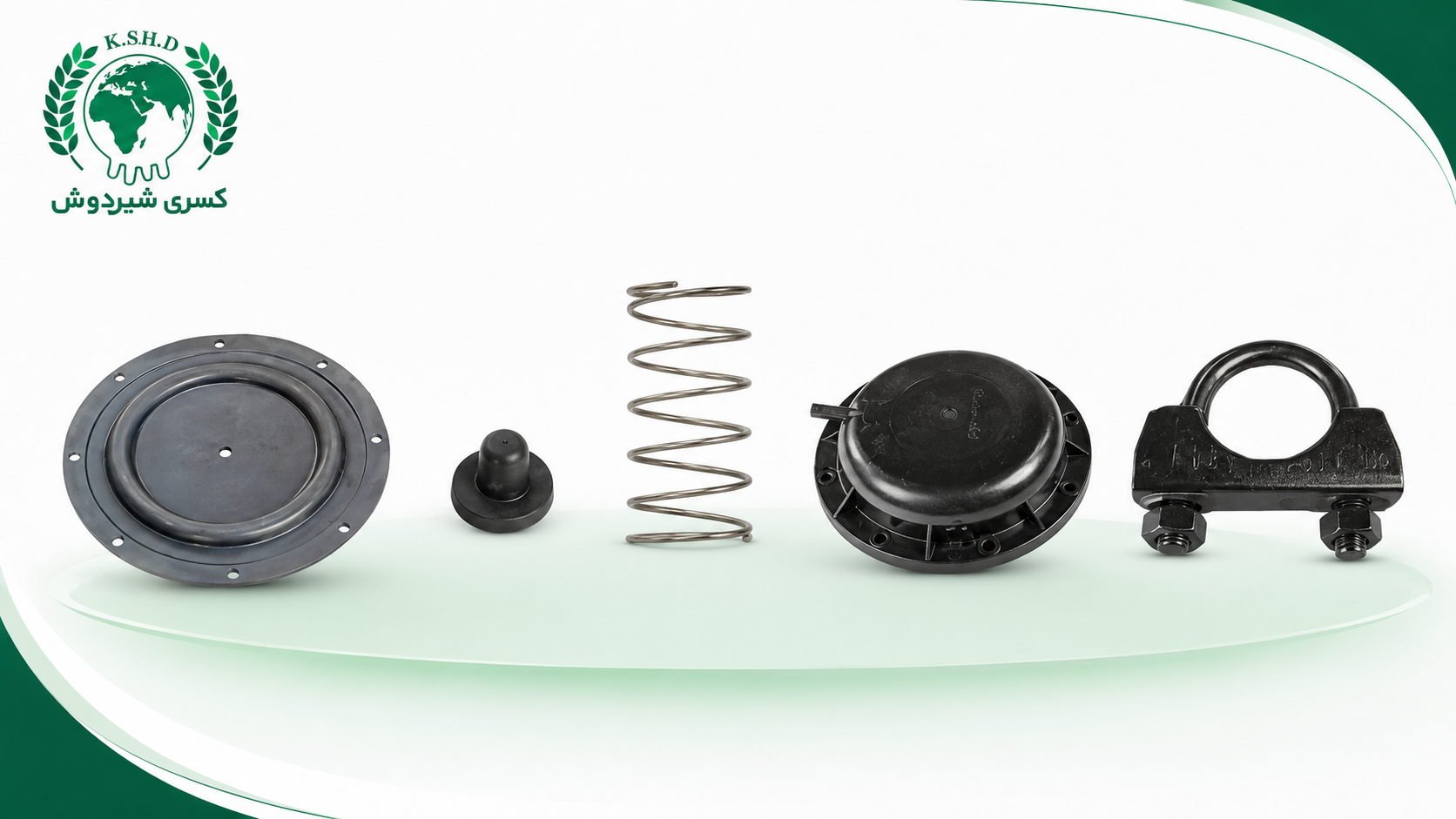

اجزای ممبرن کامل
این مجموعه، بسته به مدل، میتواند شامل اجزای زیر باشد:
- محفظه گرد اصلی
- دیافراگم انعطافپذیر داخلی
- درپوش بالایی و پایینی
- پیچهای اتصال بدنه
- ورودی یا خروجی فرمان پنوماتیکی
- قطعات داخلی باز و بستهکننده مسیر
- واشرها و اورینگهای آببندی
- براکت فلزی نگهدارنده
- بست و فنرهای مخصوص نصب
- اتصالات جانبی سازگار
وجود براکت و مجموعه فنردار باعث میشود قطعه روی محل مشخصشده نصب و در برابر حرکتهای معمول تجهیزات ثابت نگه داشته شود.
ویژگیهای ممبرن دستگاه شیردوش
- مناسب برای کنترل مسیر هوا یا خلأ
- دارای مکانیزم دیافراگمی
- قابل استفاده در سیستمهای شیردوشی سازگار
- مناسب برای برخی مدارهای ACR و کنترل خرچنگی
- دارای بدنه مقاوم و پیچشده
- مجهز به براکت فلزی برای نصب
- دارای بست فنردار قابل تنظیم
- کمک به قطع و وصل منظم وکیوم
- قابل بازکردن برای سرویس قطعات داخلی
- مناسب برای جایگزینی مجموعههای فرسوده یا دارای نشتی
مزایای استفاده از ممبرن سالم
استفاده از ممبرن سالم و سازگار میتواند مزایای زیر را به همراه داشته باشد:
- عملکرد دقیقتر سیستم پنوماتیک
- قطع و وصل منظم مسیر وکیوم
- کاهش نوسان یا نشتی خلأ
- واکنش مناسب سیستم برداشت خرچنگی
- کاهش فشار غیرضروری روی سرپستانک دام
- جلوگیری از تأخیر در جداشدن خرچنگی
- کاهش نیاز به دخالت دستی اپراتور
- افزایش نظم عملکرد واحد شیردوشی
- جلوگیری از مصرف اضافی هوای سیستم
- کاهش استهلاک قطعات مرتبط
نشانههای خرابی ممبرن
موارد زیر میتوانند نشاندهنده نیاز به سرویس یا تعویض محصول باشند:
- قطعنشدن وکیوم در زمان لازم
- عملنکردن سامانه برداشت خرچنگی
- واکنش کند یا نامنظم شیر
- شنیدهشدن صدای نشتی هوا
- کاهش خلأ در بخش مربوطه
- باز یا بستهماندن مسیر
- عملکرد متفاوت میان واحدهای شیردوشی
- ترکخوردگی یا شکستگی بدنه
- شلشدن پیچهای محفظه
- آسیبدیدگی براکت یا بست نصب
- پارگی یا خشکشدن دیافراگم داخلی
- فرسودگی واشرها و اورینگها
در صورت مشاهده این علائم، باید علاوه بر ممبرن، شیلنگهای فرمان، اتصالات وکیوم، شیرهای کنترلی و واحد فرمان دستگاه نیز بررسی شوند.
دلایل عملکرد نامناسب ممبرن
عملکرد نامنظم این قطعه همیشه به معنی خرابی کامل مجموعه نیست. موارد زیر نیز میتوانند باعث اختلال شوند:
- گرفتگی مسیر هوای فرمان
- ترک یا نشتی شیلنگ پنوماتیکی
- نصب اشتباه ورودی و خروجی
- کاهش فشار یا خلأ مورد نیاز
- تجمع آلودگی داخل شیر
- فرسودگی دیافراگم
- خرابی اورینگها
- سفتکردن نامتعادل پیچهای بدنه
- گیرکردن مکانیزم داخلی
- تنظیم نادرست سامانه ACR
- شلشدن بست نگهدارنده
عیبیابی نهایی بهتر است توسط تکنسین آشنا با سیستمهای پنوماتیکی و تجهیزات شیردوشی انجام شود.
اهمیت آببندی صحیح
ممبرن در مدار هوا و خلأ فعالیت میکند و هرگونه نشتی در بدنه، اتصالات یا دیافراگم میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
اورینگها، واشرها و محل اتصال دو نیمه بدنه باید سالم باشند. پیچهای اطراف محفظه نیز باید بهصورت یکنواخت بسته شوند تا فشار نامتعادل باعث تغییر شکل بدنه یا آسیب به دیافراگم نشود.
در کاتالوگهای قطعات تخصصی، دیافراگم، اورینگ، بدنه، درپوش و فنر بهعنوان قطعات قابل سرویس شیرهای دیافراگمی معرفی شدهاند.
نکات مهم پیش از خرید
ممبرنهای دستگاه شیردوش ممکن است از نظر اندازه، تعداد اتصالات، نوع براکت و عملکرد داخلی متفاوت باشند. شباهت ظاهری برای انتخاب قطعه کافی نیست.
پیش از ثبت سفارش، موارد زیر بررسی شوند:
- برند و مدل دستگاه شیردوش
- محل نصب ممبرن
- کاربرد قطعه در مدار دستگاه
- قطر و تعداد اتصالات هوا
- ابعاد محفظه گرد
- تعداد و فاصله پیچهای بدنه
- شکل براکت فلزی
- ابعاد بست و فنرهای نگهدارنده
- جهت ورودی و خروجی
- شکل کامل قطعه قبلی
- نوع سیستم برداشت خرچنگی
- نیاز به ممبرن کامل یا فقط دیافراگم داخلی
برای انتخاب دقیقتر، تصویر قطعه قبلی از چند زاویه، اندازه بدنه و نمای محل نصب را برای کارشناسان کسری شیردوش ارسال کنید.
نکات نصب و نگهداری
- پیش از نصب، دستگاه و خط وکیوم خاموش شوند.
- فشار هوا و خلأ داخل مدار بهطور کامل تخلیه شود.
- ورودیها و خروجیها مطابق قطعه قبلی متصل شوند.
- شیلنگها بدون کشیدگی، ترک یا خم تند نصب شوند.
- براکت روی محل محکم و بدون لقی قرار بگیرد.
- بست فنردار بیش از حد فشرده نشود.
- پیچهای بدنه بهصورت ضربدری و یکنواخت بسته شوند.
- واشرها و اورینگها پیش از مونتاژ بررسی شوند.
- از سفتکردن بیش از حد پیچها خودداری شود.
- پس از نصب، نشتی سیستم و عملکرد شیر آزمایش گردد.
- بدنه و اتصالات بهصورت دورهای بررسی شوند.
- قطعه ترکخورده یا دارای دیافراگم پاره تعویض شود.
خرید ممبرن دستگاه شیردوش از کسری شیردوش
کسری شیردوش ممبرن کامل یا شیر دیافراگمی دستگاه شیردوش را برای کنترل مسیر هوا و خلأ در تجهیزات سازگار عرضه میکند. عملکرد صحیح این قطعه در پایداری مدار پنوماتیک، قطع و وصل وکیوم و عملکرد منظم سامانه برداشت خرچنگی اهمیت دارد.
برای جلوگیری از خرید مدل ناسازگار، تصویر ممبرن قبلی، مدل دستگاه، اندازه بدنه و شکل براکت نصب را برای کسری شیردوش ارسال کنید. کارشناسان مجموعه پس از بررسی مشخصات، شما را برای انتخاب قطعه مناسب راهنمایی میکنند.
